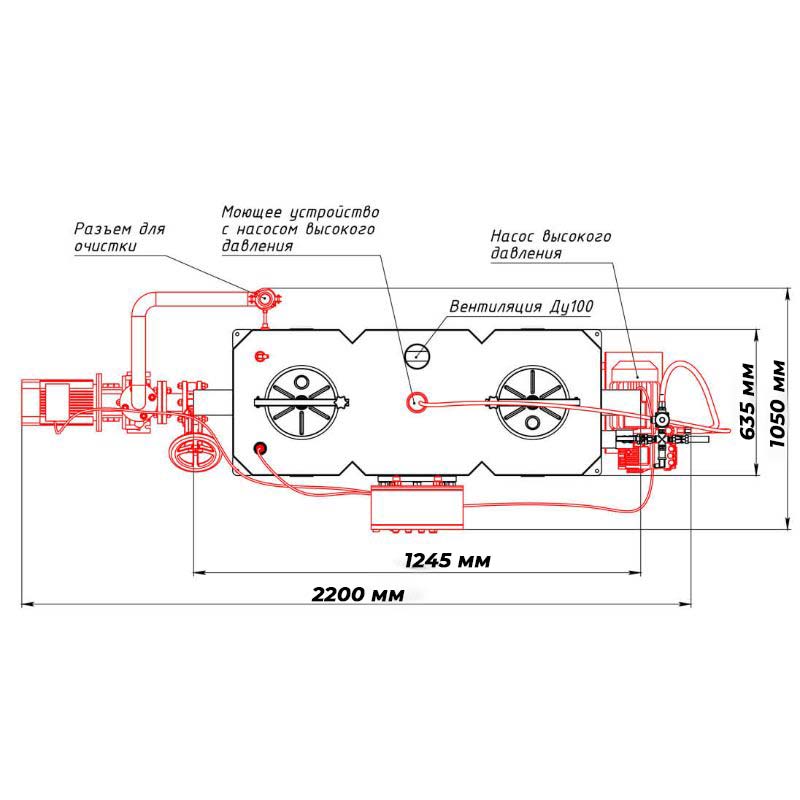

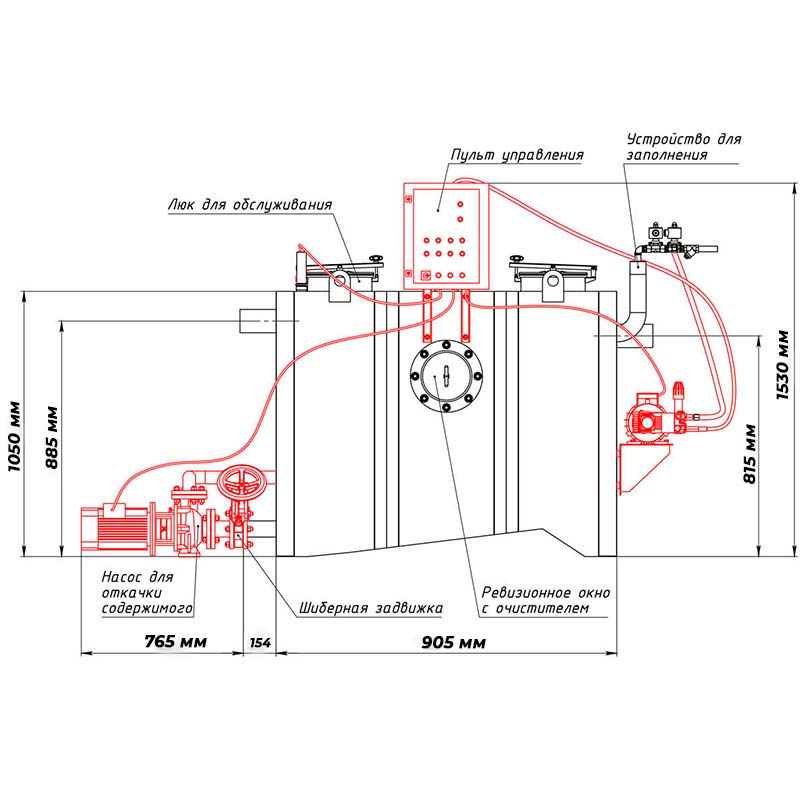

Габариты и чертежи
| Номинальная величина | Размеры | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L1 | L2 | L3 | L4 | L5 | B1 | B2 | H1 | H2 | H3 | H4 | D | |
| л/с | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм |
| 1 | 905 | 2200 | 154 | 1245 | 765 | 635 | 1050 | 885 | 815 | 1050 | 1530 | 110 |
| 2 | 905 | 2200 | 154 | 1245 | 765 | 635 | 1050 | 1110 | 1040 | 1250 | 1750 | 110 |
| 3 | 1255 | 2550 | 154 | 1595 | 765 | 635 | 1050 | 1110 | 1040 | 1250 | 1750 | 110 |
| 4 | 1605 | 2912 | 154 | 1945 | 765 | 635 | 1050 | 1110 | 1040 | 1250 | 1750 | 110 |
| 5.5 | 1655 | 2950 | 154 | 1955 | 765 | 885 | 1280 | 1335 | 1265 | 1490 | 1840 | 160 |
| 7 | 1855 | 3150 | 154 | 2265 | 765 | 885 | 1280 | 1335 | 1265 | 1490 | 1840 | 160 |
| 8.5 | 2155 | 3450 | 154 | 2565 | 765 | 885 | 1280 | 1335 | 1265 | 1490 | 1840 | 160 |
| 10 | 2345 | 3640 | 154 | 2755 | 765 | 885 | 1280 | 1335 | 1265 | 1490 | 1840 | 160 |
| 20 | 2745 | 3754 | 154 | 2955 | 764 | 985 | 1215 | 1585 | 1515 | 1743 | 1858 | 200 |
Жироотделитель для установки внутри отапливаемых помещений, предназначен для удаления жира растительного и животного происхождения из сточных вод естественным самотеком без внешней энергии. Жироуловитель предназначен для отделения светлых жидкостей, например, бензина, топливных материалов и топливного масла, и не описывает очистку сточных вод исключительно с содержанием устойчивых эмульсий жиров и масел. Работа жироотделителя подтверждена сертификатами ТС, а так же лабораторными испытаниями.
Преимущества:
- Конструкция разработана в соответствии с Российскими нормативами, а также европейскими стандартами DIN-EN 1825-1, DIN-EN 1825-2, DIN-EN 4040-100;
- Цельный, прямоугольный корпус из нержавеющей стали 316L;
- На выбор правое/левое в зависимости от стороны установки инспекционного окна.
Комплектация
- Уровень комплектации: 5 из 5
- Артикул: 1101.61.26
- Пропускная мощность: 1 л/с
- Объем шламкамеры: 100 л
- Объем жиров: 100 л
- Общий объём: 320 л
- Вес пустой: 165 кг
- Вес полный: 485 кг
- Подключение: левое/правое
- Вход/выход DN: 100 см
- Габариты: 2200*1050*1530 мм
Стандартная комплектация:
- Инспекционное окно с вращающимся очистителем;
- 2 герметичные крышки не пропускают запах.
- Наполняющее устройство ¾” с подключением к холодной воде, шаровой клапан, фильтр;
- Патрубок напорной трубы очистки с пожарной гайкой R 2 ½”;
- Насос высокого давления;
- Моющая головка с ручным управлением, давление работы 200 бар, производительность 21 л/мин. Предназначена для измельчения, перемешивания и мойки в одном процессе, гарантирует ПОЛНУЮ очистку жироотделителя;
- Насос для откачки в утилизационную машину, мощность 2,8 кВт, 2895 об/мин, производительность 5,9 л/с при напоре 11,3 м;
- Задвижка насоса откачки;
- Датчик уровня наполнения жироотделителя.
Требования:
- Подключение холодной воды для откачки и очистки;
- Подключение холодной воды для наполнения;
- Подключение к электросети 400 В/ 50 Гц/16 A/5,6 кВт.
- Подключение к электросети 400 В/ 50 Гц/40 A/2,8 кВт. – для насоса откачки
